Toroid trafo sarma makinesinin sarma işlemi ve dikkat edilmesi gereken hususlar
1. Sargı sistemi
Üretim hattında iki sarım yöntemi vardır: yarı otomatik sarım makinesi ve otomatik sarım makinesi. Yarı otomatik sarma makinesi genellikle iki kişi tarafından çalıştırılır ve emaye tel, yalıtım halkası çekirdeğine tek tek sarılır. Sargıyı düzgün hale getirmek için, demir çekirdek üzerindeki gömülü oluk, sarmadan önce plastik film üzerine kenetlenir. Yarı otomatik sarma makinesinin avantajı, farklı çaplardaki emaye tellere manuel olarak uyum sağlayabilmesi, dezavantajı ise tel paketinin gevşek, biraz daha büyük hacimli olmasıdır.

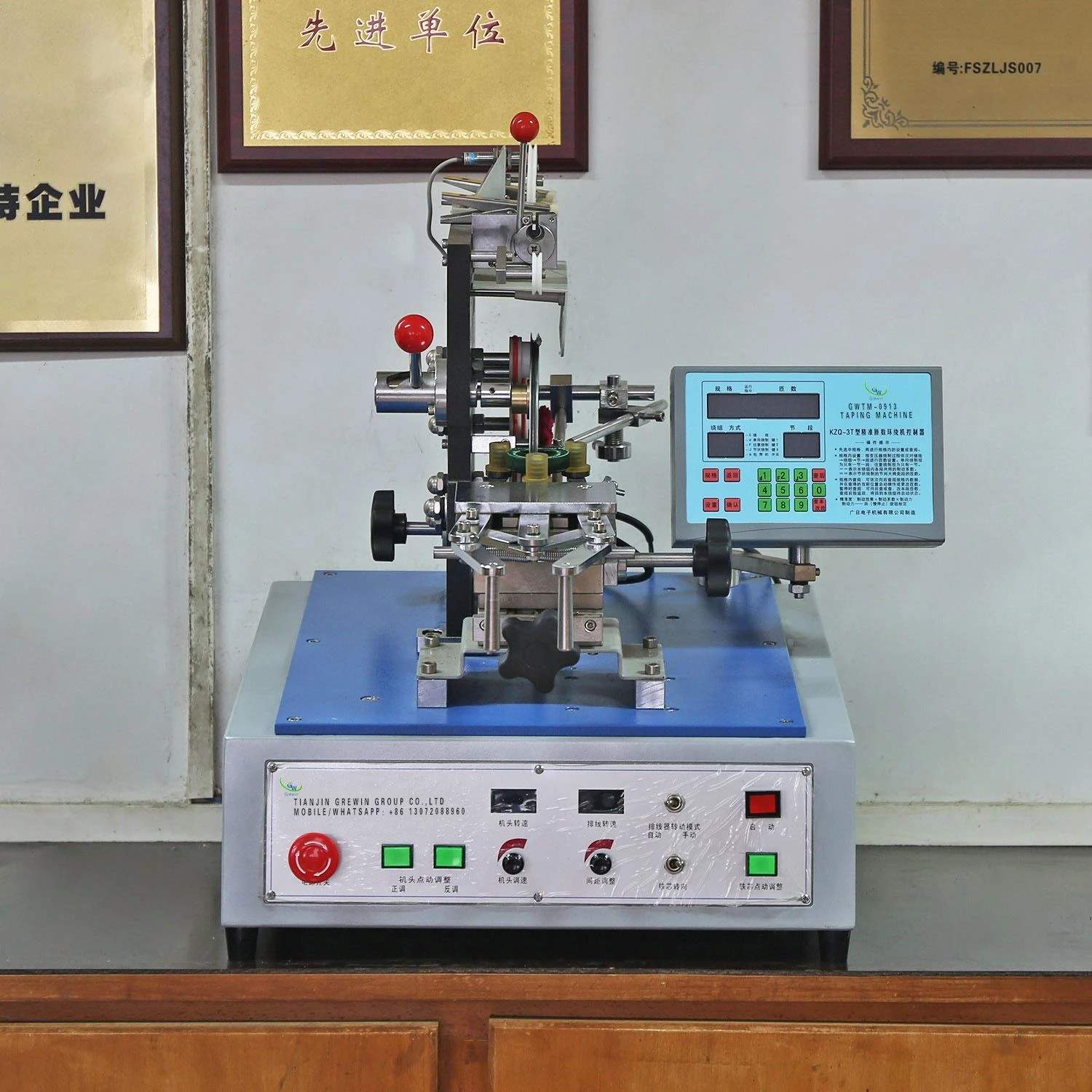

Toroid sarma makinesinin çalışma süreci, sarma makinesi üzerinde bir bölme pimi bulunan bir depolama tekerleği (halka mekiği olarak da bilinir) olmasıdır. Kamalı pimi çıkarın ve göbeği açıklıktan sokun ve merkezdeki depolama tekerleği ile göbeğin iç halkasıyla hizalayın. Saklama çarkının çevresindeki çatallı pimi kapatın, belirli sayıda kabloyu saklama çarkında saklayın ve ardından demir göbeği saklanan tellerle sarın. Aynı zamanda, tahrik mekanizması manyetik çekirdeği yavaşça döndürmeye yönlendirir, böylece emaye tel manyetik çekirdeğe eşit şekilde sarılır. Tel depolama ve sarma işleminde, tel depolama çarkı her zaman demir çekirdeğin iç toroidi boyunca yüksek hızda çalışır. Sardıktan sonra, kalan teli saklama tekerleğinden çıkarın ve kopilyayı açın,
Depolama tekerleği oluğunun farklı boyutları ve diğer faktörler nedeniyle, sarma makinesi tarafından sarılabilen emaye telin çapı genellikle belirli bir aralıkta belirtilir.
2. Yalıtım demeti
Çekirdek yalıtımı - Çekirdeğin iç ve dış tarafları, çekirdek ile aynı yükseklikte yalıtkan kağıt şeritlerle çevrilidir ve uç yüzle aynı şekle sahip, ancak her iki uçta biraz daha büyük olan bir yalıtım kağıdı çemberi ile üst üste bindirilmiştir. Yalıtım kağıdı bandı doğru olmalı ve dar yalıtım bandı şeridi demir çekirdek üzerinde uçtan uca sarılmalıdır. Farklı ürünlerin yalıtım seviyesine göre, yapıştırıcı malzemenin malzemesi ve kalınlığı değişebilir.
Birincil katmandan katmana yalıtım: Sarma yöntemi, çekirdek tel yalıtımı ile aynıdır, ancak fark, yalıtım gereksinimlerinin daha yüksek olması ve malzeme sayısının veya kalınlığının artmasıdır. 220V güç izolasyon trafosu, birincil sargı yalıtım katmanı 3 kattan az değildir.
