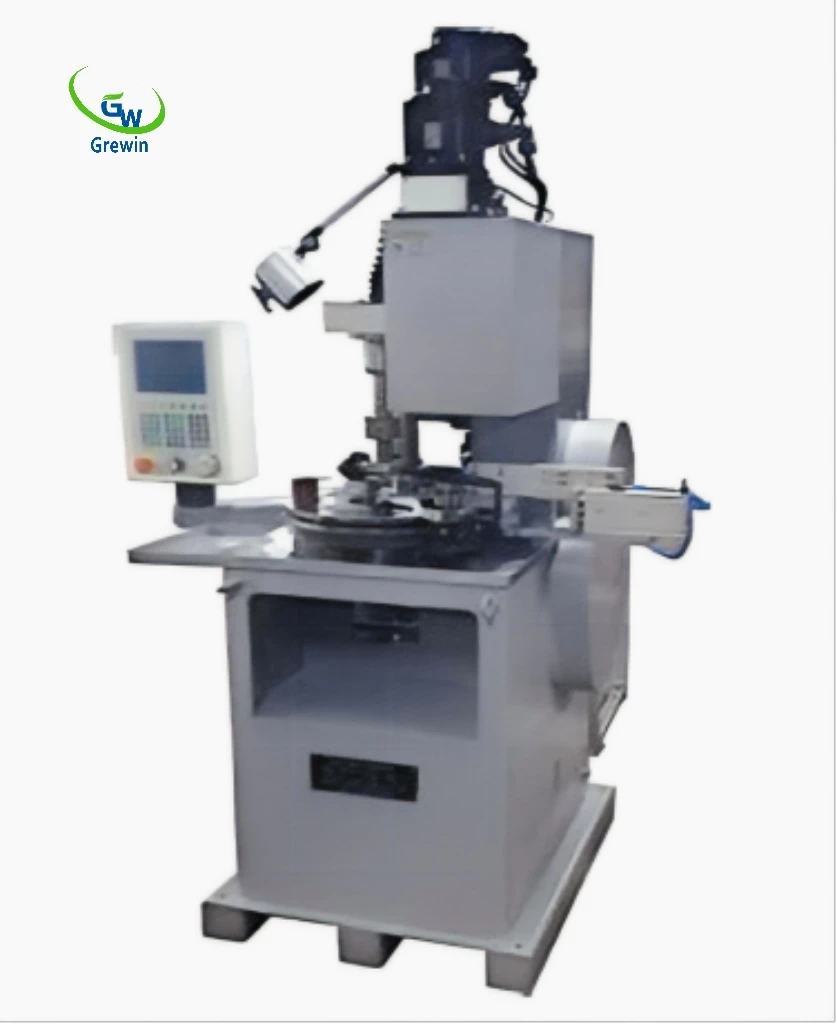

Yarı Otomatik Yassı Tel Yuvarlak Delik Sarma Makinesi

modeli:GWY-470
maksimum bobin yüksekliği: 150 milimetre
gidiş:üç-faz 380V giriş ve 220V çıkışlı7kW transformatör
çalışma hava basıncı: 0,4-0,8mpa/cm
besleme hattı yöntemi:Yapay ekstraksiyon
maksimum sarma sayısı: 100T (sola ve sağa dönüş)

Soruşturma göndermek

Download

Açıklama

Makine Fonksiyonuna Giriş

çalışma prensibi:

1. Bilgisayar-kontrollü servo sürücü kullanan bu sistem, kalınlıkları 0,2 mm ila 6,0 mm arasında ve genişlikleri 1,0 mm ila 10 mm arasında değişen (tel kesitleri 30 mm²'ye kadar) çeşitli dikey-sarılmış bobinler üretebilir.

2. Farklı özelliklere sahip ürünlerin mekanik hata ayıklaması için yalnızca kalıbın değiştirilmesi gerekir.

3. Makinede dikey sarım bobinlerinin otomatik olarak oluşturulmasını sağlayan çok-istasyonlu çalışma

4. Sistem, müşterilerin otomatik üretim, verimlilik iyileştirme ve kalite güvencesi ihtiyaçlarını karşılayarak çeşitli spesifikasyonlara sahip ürünler için makine parametrelerini saklayabilir ve alabilir.

Temel teknik özellikler:

sarma çapı	Standart: Tel çapı 30 mm²'den az veya buna eşit, genişlik-/kalınlık oranı-15'e eşit veya daha az Telin maksimum genişliği 15 mm ve maksimum kalınlığı 2,5 mm'dir.
maksimum bobin yüksekliği	150 milimetre
giden	Üç-faz 380V giriş ve 220V çıkışlı 7kW transformatör
çalışma hava basıncı	0,4-0,8mpa/cm
besleme hattı yöntemi	Yapay ekstraksiyon
maksimum sarma sayısı	100T (sola ve sağa dönüş)
ürünün şekli	A〔Tap〕, E2〔Tap〕, D〔Tap〕, K〔Tap〕, tek-katman, çok-katmanlı sürekli iç dairesel bobin
üretim verimliliği	0~55 adet/dak
Boyutlar (uzunlukgenişlikyükseklik)	Yaklaşık 12508501650 mm boyutlarında, ağırlığı ise 800 kg civarındadır.
