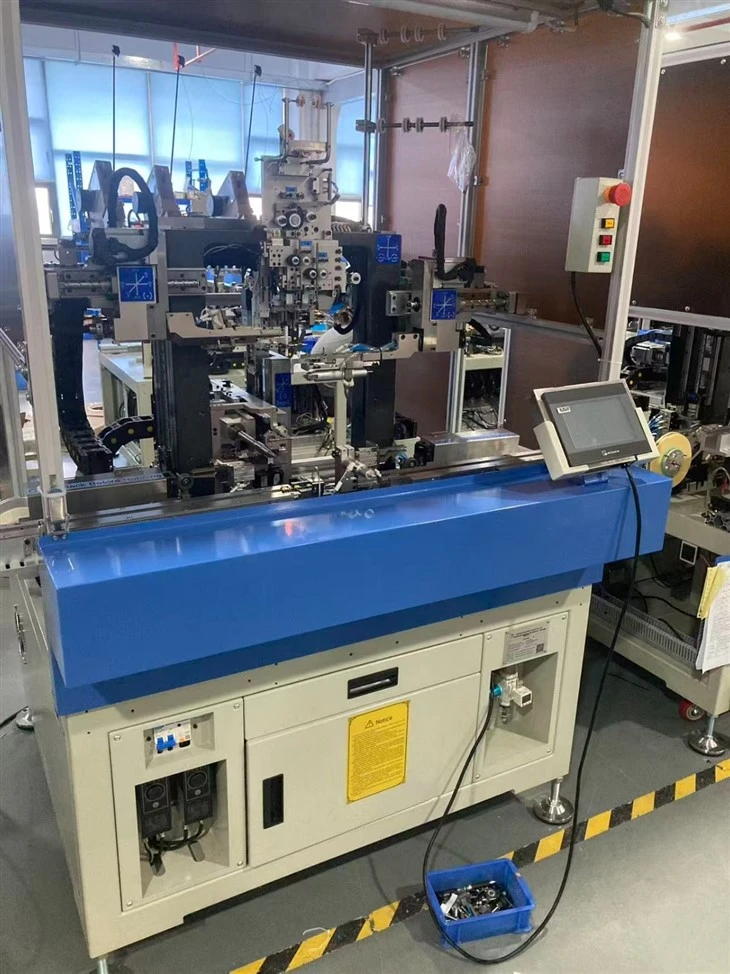

Yüksek Frekans Transformatörü İçin Çift Kollu Kol Muhafaza Sarma Makinesi

GWD‑S22 Çift Kollu Kol Muhafaza Sarma Makinesi|Otomatik Trafo Bobin Bobin Sarıcı



GWD‑S22 çift kollu manşon sarma makinesi, yüksek frekanslı transformatör ve indüktör üretimi için manşon diş açma, sarma, ara katmanlar bantlama ve bariyer duvarı oluşturma. 5000RPM yüksek hızını entegre eder. Çok telli, çok telli kablo ve hat içi üretim hattı konfigürasyonunu destekler.



Ürüne Genel Bakış:

GWD‑S22 Çift Kollu Kovanlı Muhafaza Sarma Makinesi, yüksek frekanslı transformatörler, güç indüktörleri ve manyetik bileşenli bobin sarımı için tasarlanmış yüksek performanslı bir otomatik bobin sarma çözümüdür.



Manşon diş açma, sarma ve bantlamayı birden fazla bağımsız istasyona ayıran geleneksel tek kollu bobin sarıcılardan farklı olarak bu çift kollu mahfaza sarma makinesi, manşon yerleştirmeyi, çok telli sarmayı, katmanlar arası izolasyon bantlamayı ve bariyer bant oluşturmayı tek bir makine döngüsünde tamamlayarak manuel taşıma ve ara ürün transferini büyük ölçüde azaltır.



Standart döngü süresi yalnızca **sarım başına 8 saniyeye** ulaşır (sarma işlemi parametrelerine bağlıdır).
Bağımsız çalışmayı veya 2 ünite, 4 ünite, 8 ünite veya daha fazlasının modüler hat içi üretim hattı kombinasyonunu destekler ve düşük karışımlı yüksek hacimli üretimin yanı sıra çok değişkenli küçük seri üretim için esnek kapasite genişletmeye olanak tanır.



Çoklu mekanik varyantlar mevcuttur: farklı transformatör terminali gereksinimlerini karşılamak için çift kollu tek hatlı tek borulu, çift kollu çift hatlı çift borulu, çift kollu üç hatlı üç borulu ve çift kollu dört hatlı üç borulu diş açma konfigürasyonları.

1. Çift Robotik Kol Senkronize Servo Mimarisi

Bu çift-kollu-manşonlu-muhafaza sarma makinesi, manşon besleme, diş çekme, tel düzenleme ve bantlama işlemleri için çok eksenli koordineli hareket kontrolünü uygulayan **çift robotik kolları çalıştıran**12 setli servo motorları** benimser.



- Yüksek hassasiyetli döküm makinesi tabanı, maksimum 5000 RPM yüksek hızlı iş mili dönüşü altında rezonansı ortadan kaldırarak, düşük sertlikteki sarma ekipmanlarında sıklıkla meydana gelen bobin yer değiştirmesini, yanlış hizalamayı ve manşon kaymasını önler.



- Senkronize hareket mantığı, manşon muhafazasının yerleştirilmesi ile kablo yönlendirme arasındaki mekanik çelişkiyi çözer; 6 tele kadar otomatik kablo düzenlemeyi işleyebilir, kablo terminalleri için dik açılı bükme oluşturabilir ve bobinlerin başlangıç-bitiş ve bitiş-bitişinde çift telli çift kovanlı sonlandırmayı gerçekleştirebilir.



2. İnce ve Örgülü İletkenler için Üniversal Tel Besleme Mekanizması

Paylaşımlı bir kalın-ince tel besleme yapısı, minimum 0,1 mm tek telden **1200 telli litz teline** kadar karmaşık iletken türlerini kapsayacak şekilde uygulanır. Emaye tel, ipek kaplı tel, FIW tel, film kaplı tel ve üç katmanlı yalıtımlı tel için çalışır.



- İsteğe bağlı özel modül, 0,06 mm ×600 tel ultra ince telli tel işlemeyi destekler.

- Maksimum bobin dış çapı 85 mm ve maksimum kovan uzunluğu 125 mm olan çoğu standart transformatör bobini spesifikasyonunu kapsayan, hem dikey hem de yatay bobin türleriyle uyumludur.

- Tutarlı tel besleme geometrisi, yüksek hızlı sarma sırasında emaye filmin çizilmesini, iletkenin gerilmesini veya tel saçılmasını önler.



3. Entegre Bantlama ve Bariyer Duvar Şekillendirme İstasyonu

İki yerleşik istasyon (bantlama istasyonu + bariyer bant istasyonu), işlem sonrası manuel bantlama yerine, katmanlar arası izolasyon kaplamayı ve bariyer duvarı oluşturmayı tek bir iş akışında birleştirir.



- Sürekli yalıtım bandı sarma, katmanlar arası bant uygulaması ve bariyer bant sarma programlanabilir.

- Makine çoklu arıza gerçek zamanlı izleme sağlar: katlanmış bant alarmı, kovan yanlış besleme alarmı, kablo kopma alarmı ve bant yetersizliği alarmı. Bu sensör tabanlı korumalar, yalıtım katmanı kusurlarından kaynaklanan hurda oranını azaltır.

4. Özel Sarma Makinesi Kontrol Sistemi

GREWIN özel bobin sarma makinesi kontrol sistemi, tam süreç mantığını yürütür. Operatörler sarım parametrelerini, bantlama sıralarını, manşon konumu ofsetlerini ve hareket profillerini dokunmatik ekran HMI aracılığıyla yapılandırır.



- Aynı katmanlı çok telli sarım, ABBA sandviç sarımı, erkek-dişi toka sarımını içeren karmaşık sarım dizileri, müşteri numune parçalarına göre programlanabilir veya özel olarak geliştirilebilir.

- Sistem, hızlı ürün değişimi için tarif depolamayı destekleyerek farklı transformatör modelleri arasındaki arıza süresini en aza indirir.



5. Modüler Yükseltilebilir Süreç Modülleri

Mekanik çerçeve, isteğe bağlı proses modülleri için montaj arayüzlerini saklı tutar; böylece müşteriler, yeni ekipman satın almadan makine kapasitesini genişletebilir:



Tel uç bant sarma (manşon değiştirme), bant geriye katlama, küçük etiket bantlama, bakır folyo sarma, tel uç ciltleme, siyah beyaz çift renkli kovan işleme, hareketli tel bağlama ayağı, çift istinat duvar istasyonu, iki kauçuk kaplama istasyonu, üç katmanlı yalıtımlı / film sarılı tel için lazer sıyırma, çerçevesiz Nuomei kağıt sarma.

Standart Yapılandırma

✅ Entegre bantlama istasyonu + bariyer bant istasyonu, tek çevrimde komple tam transformatör sarımı
✅ Otomatik kovan besleme ve otomatik konumlandırma; manşon kurulumu için manuel mekanik ayarlamaya gerek yoktur
✅ Sezgisel programlama HMI, hızlı ürün değişimi için tarif kaydetme ve geri çağırma
✅ Uzun vadeli sürekli çalışma stabilitesi için yüksek hassasiyetli dökme demir çerçeve yapısı
✅ Bant, kılıf, tel kopması ve malzeme eksikliğine karşı çok kanallı arıza alarm sistemi



İsteğe Bağlı / Yükseltilebilir Yapılandırma

Çoklu makine hat içi bağlantı, manşon yerine tel ucu bant sarma, bant geriye katlama, küçük bant yapıştırma, bakır folyo sarma, tel uç bağlama, aynı katmanlı çok telli sarma, tek katman içinde üç telli birlikte sarma, siyah-beyaz kılıflar, hareketli tel bağlama ayakları, ikili istinat duvarı konumları, ikili kauçuk kaplama konumları, lazer soyma çok katmanlı yalıtımlı tel, çerçevesiz Nuomei kağıt sarımı, ABBA sandviç sarımı, erkek-dişi toka sarımı.
Müşterinin fiziksel örneklerine dayalı özel süreç geliştirme mevcuttur.



Teknik Özellikler



Öğe	Şartname
Mil Sayısı	1
Maksimum Hız	5000 devir/dakika
Maksimum Bobin Dış Çapı	85MM
Toplam Kol Uzunluğu	125MM
Uygulanabilir Tel Çapı	0,1--0,8 MM
Kontrol Sistemi	GREWIN özel sarma makinesi kontrol sistemi
Güç Kaynağı Özellikleri	AC220V 50HZ
Hava Beslemesi Özellikleri	0.5--0.6
Makine Ölçüleri	1200(L)*1100(W)*1800(H)
Güç Değeri	3000W
Makine Ağırlığı	450kg
Servo Motorlu	12 adet
Yapı	2 robotik kol





Uygulama ve Uyumluluk

Çift kollu manşonlu muhafaza sarma makinesi GWD‑S22, yüksek frekanslı transformatörler, SMPS transformatörleri, güç indüktörleri ve manyetik bileşenler üreticileri için tasarlanmıştır. Geleneksel transformatör boyutlarının yanı sıra karmaşık çok adımlı sarma işlemlerine yönelik üretim gereksinimlerini karşılar. Makine bağımsız bir ünite olarak çalışabilir veya tam otomasyonlu üretim hatlarına entegre edilebilir.



Sıkça Sorulan Teknik Sorular

Soru 1: Çift kollu kovan sarma makinesi ile sıradan bir masura sarma makinesi arasındaki temel fark nedir?

C: Sıradan bobin sarıcılar yalnızca tel sarımını bitirir. Bu makinenin çift kollu yapısı manşon takmayı, terminal kasasını, ara katmanları bantlamayı ve hat içi bariyer duvarı oluşturmayı otomatik olarak gerçekleştirerek birden fazla manüel sonradan sarma işlemini ortadan kaldırır.



S2: Bu makine litz telini/çok telli teli işleyebilir mi?

C: Evet. 1200 tele kadar litz telini destekler. Ultra ince 0,06 mm × 600 telli çok telli tel için isteğe bağlı özel yapı mevcuttur. Emaye tel, ipek kaplı tel, FIW ve 3 katmanlı yalıtımlı tel ile uyumludur.



S3: Birden fazla GWD‑S22 makinesini tek bir üretim hattına bağlayabilir miyim?

C: Evet. Modüler mekanik ve elektrik arayüzleri, seri üretim için 2 üniteli /4 üniteli /8 üniteli hat içi kombinasyonu destekler.



S4: Özel sarım prosesi geliştirme destekleniyor mu?

C: Evet. Müşteri tarafından sağlanan numunelere göre ABBA sandviç sarımı, çerçevesiz Nuomei kağıt sarımı gibi özel sarım mantığını geliştirebiliriz.

İletişime Geçin

📩 E-posta: sales4@coilwindingmachinechina.com
📞 WhatsApp / Mobil: +86 183 2206 6726
🌐 Web sitesi: www.coilwindingmachinechina.com



Transformatör bobin numunenizi veya teknik çiziminizi bize gönderin.
24 çalışma saati içinde ayrıntılı veri sayfası, video demosu ve rekabetçi fiyat teklifi sunacağız.
